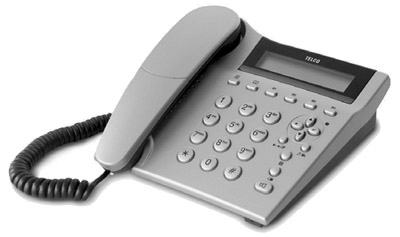

Inštalačný manuál pre Telco PH800N

Obsah

Obsah balenia

• Telefónny prístroj (telefón, mikroslúchadlo a vinutá šnúra)
• Napájací adaptér (vstup: 100-240V~50-60Hz, výstup: +12V, 500mA)
• Sieťový ethernet kábel s koncovkami RJ-45 (Cat 5) - dĺžka 2m
• Návod na obsluhu, záručný list

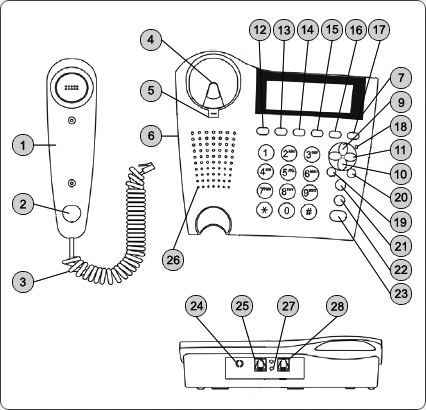

Popis, funkcie a umiestnenie tlačidiel IP telefónu

1. Mikroslúchadlo
2. Mikrofón
3. Vinutá šnúra
4. Vidlicový spínač
5. Držiak mikroslúchadla
6. Konektor vinutej šnúry
7. Informačný displej
8. Tlačidlo zrušiť
9. Tlačidlo hore (UP)
10. Tlačidlo dole (DOWN)
11. Tlačidlo potvrdiť (OK)
12. Tlačidlo Menu
13. Tlačidlo zoznam čísel
14. Tlačidlo rýchla voľba M1
15. Tlačidlo rýchla voľba M2
16. Tlačidlo rýchla voľba M3
17. Tlačidlo rýchla voľba M4
18. Svetelný indikátor prevádzky
19. Tlačidlo presmerovania hovoru / číslice <-> text
20. Tlačidlo stlmenie vyzváňania / podržanie hovoru (hold)
21. Tlačidlo stlmiť mikrofón (mute)
22. Tlačidlo posledné číslo (redial)
23. Tlačidlo režimu hlasitej reprodukcie
24. Konektor sieťového adaptéra
25. Konektor pripojenia do ethernet siete/router/swith
26. Reproduktor
27. Svetelné indikátory ethernet pripojenia
28. Konektor pripojenia do PC

Postup zapojenia a inicializácia

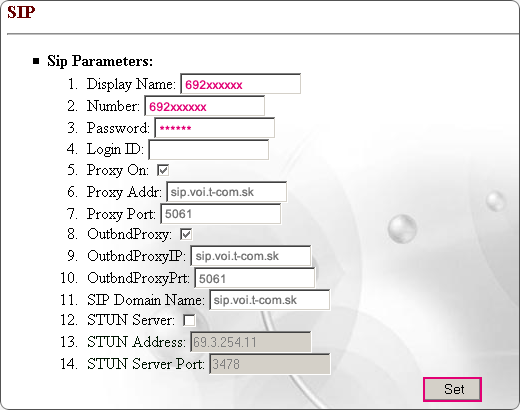

Konfigurácia IP telefónov Benefit

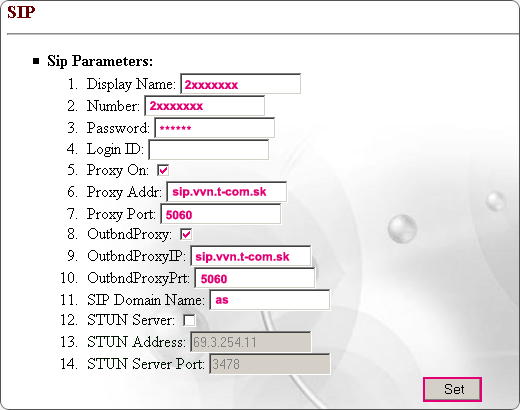

Konfigurácia koncových zariadení Smart

Konfigurácia koncových zariadení Virtual VoiceNet

Obnova pôvodných výrobných nastavení

Vymazané budú aj záznamy telefónneho zoznamu. Vynulovanie vykonajte v základnom stave pri zavesenom mikrotelefóne kombináciou tlačidiel: #*110*. Následne budete musieť nastaviť všetky parametre opätovne.

  Návod na obsluhu od výrobcu (nezodpovedá Telekom nastaveniam)
| PDF | 04. 04. 2006 | 1,4 MB
